Gezolan AG 2016
Installazione di uno o più filtri per ridurre le armoniche al punto di allacciamento alla rete della CKW. In base ai calcoli effettuati, per i carichi misurati la potenza dei filtri deve essere almeno di 140 A. Per rendere possibile anche la compensazione di un eventuale consumo maggiore di potenza reattiva con il filtro attivo, questo deve avere una potenza totale di circa 200 A.
I risultati forniti dall'analisi della rete possono essere riassunti nel modo seguente:
- La qualità della tensione misurata durante una settimana secondo la norma EN50160 è stata rispettata in tutti i punti
- La qualità della tensione misurata durante una settimana secondo le norme DACHCZ/EN61000-2-2 è stata rispettata in tutti i punti
- Si sono verificate brevi violazioni della qualità della tensione secondo le norme DACHCZ/EN61000-2-2 in corrispondenza della 27ª tensione armonica.
- I disturbi condotti causati dalla Gezolan AG nella rete della CKW superano i limiti previsti dalle norme DACHCZ.
- Durante il periodo delle misurazioni il cosphi > 0.90 prescritto dalle Condizioni generali della CKW per gli utenti con misurazione del profilo di carico (CKW AGB Netznutzung, cap. 5.5) è stato rispettato solo a malapena.
Soluzione: i due nuovi filtri attivi installati hanno eliminato questi problemi e migliorato sensibilmente la qualità della rete.

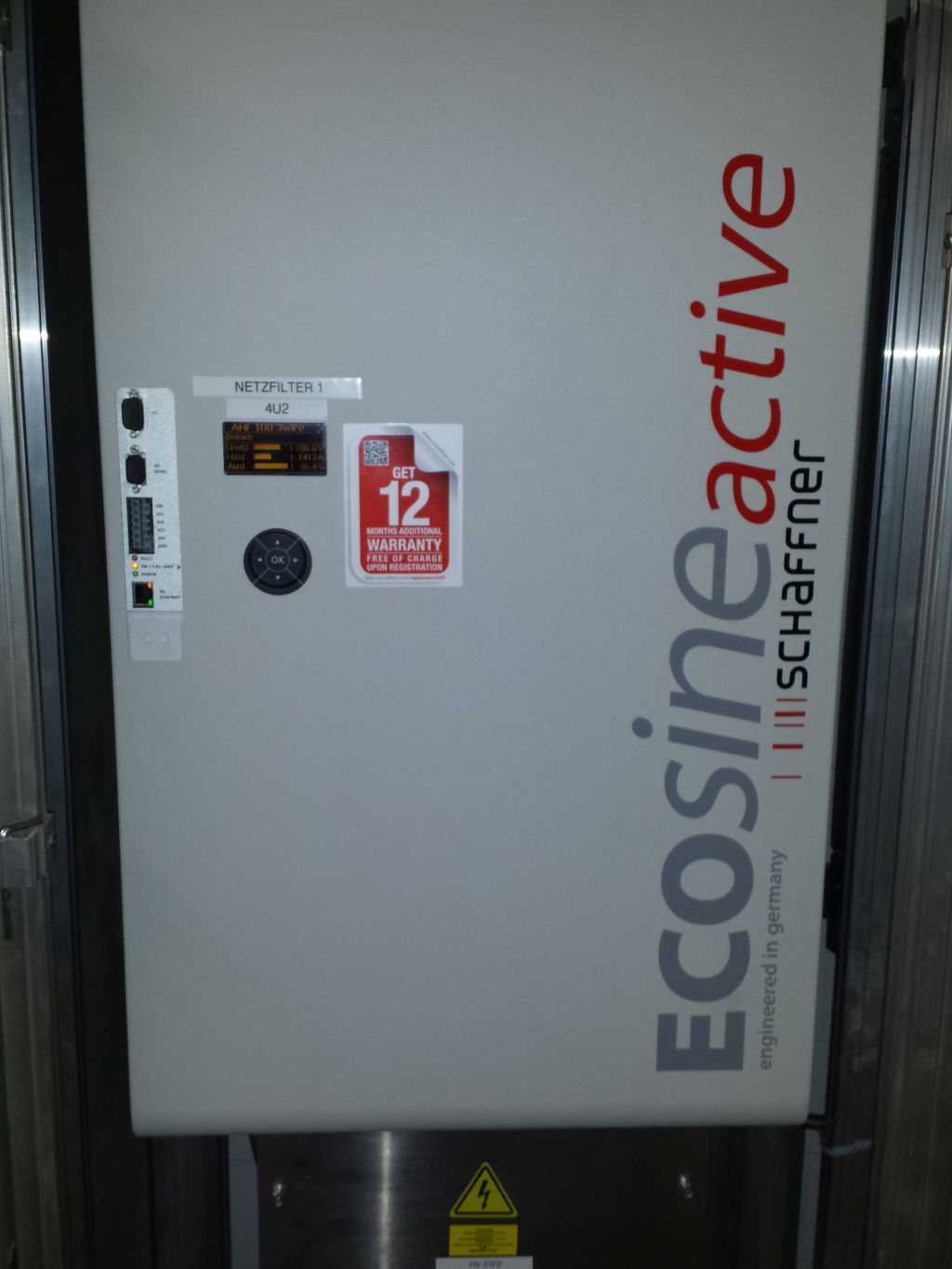

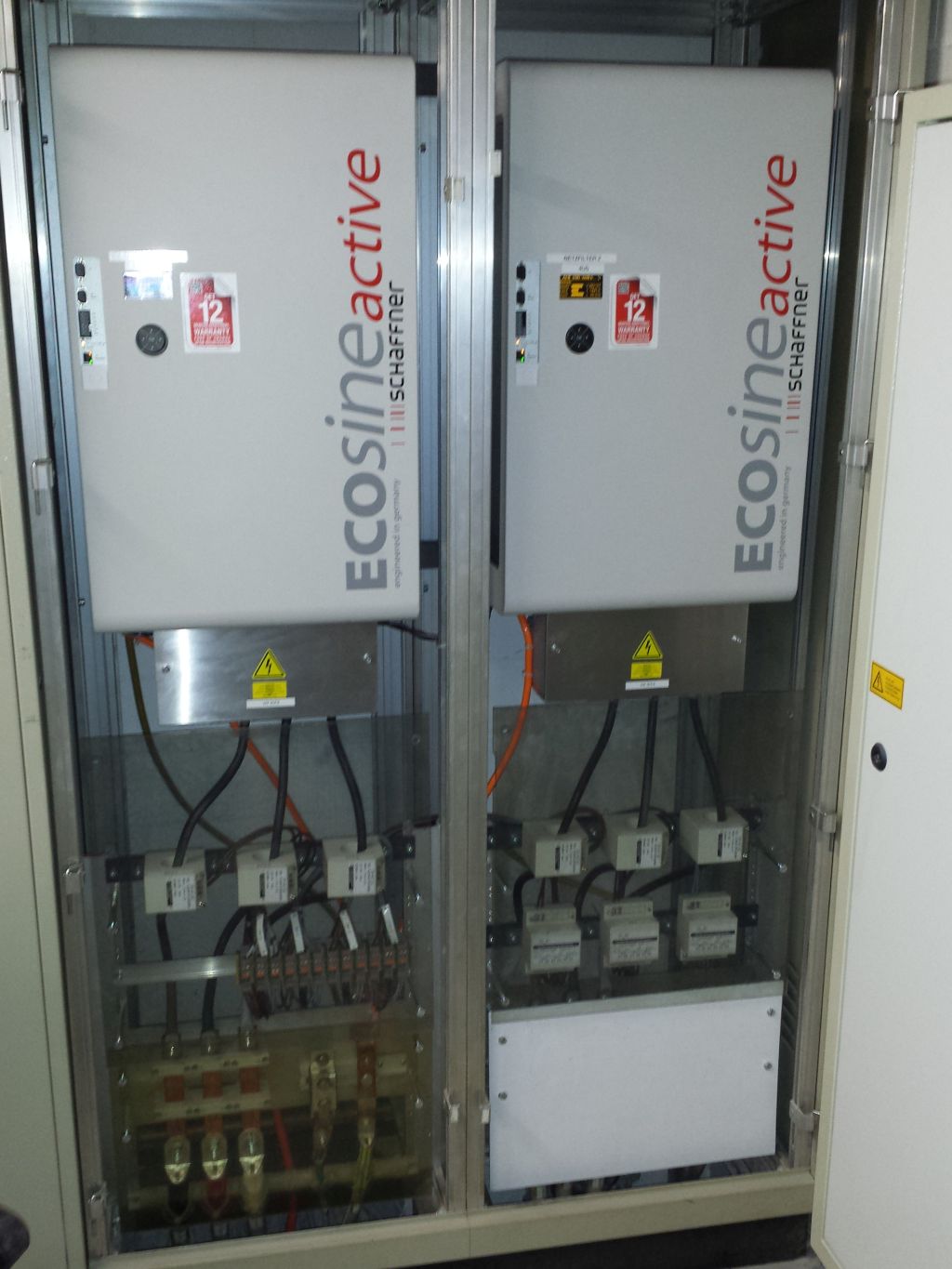

Installazione di filtri attivi per la Gezolan AG
| Ubicazione | Dagmersellen |
| Realizzazione | dal 01.01.2016 al 29.01.2016 |
|
Tipi di filtro
|
2 FN3420-100-480-3 |
| Attivazione | 17.02.2016 |
| Investimento | Informazione su richiesta |
| Committente | Gezolan AG |
|
Prestazioni ATLAS
|
Misurazione, progettazione, realizzazione
Daniel Zabkar, Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo., +41 41 798 00 64 |
